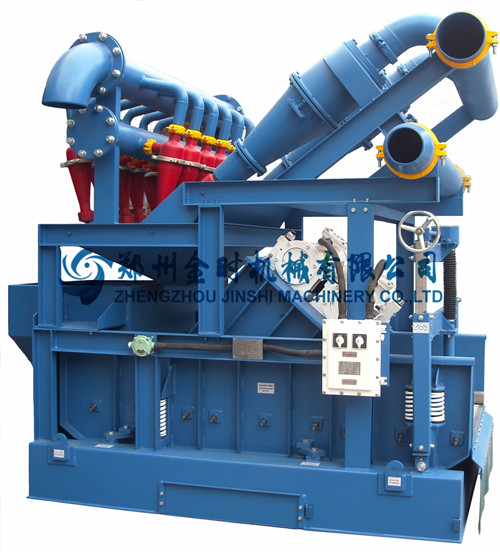

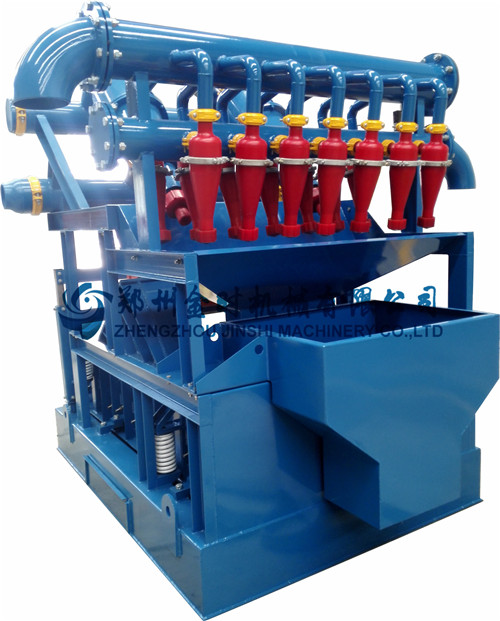

泥浆清洁器(一体机)

时间:2019-03-20

一、用途及适用范围

JZQ 系列钻井液清洁器是由一台钻井液振动筛和一组除砂器及一组除泥器有机组合而成的新型钻井液固相处理设备,专门用于分离石油钻井液钻屑、回收钻井液。正常情况下,除砂器组主要用于清除 4474μm 的砂质固相,除泥器组用于清除 2044μm 的泥质固相,而清洁筛的作用则在于回收液相或重晶石。

JZQ 系列钻井液清洁器具有以下特点:

1. 旋流器底流可调

旋流器底流过干或太大可通过更换直径较大或较小的喷嘴进行调整。

2. 使用寿命长

旋流器采用聚氨酯弹性体材料制作,具有耐磨性强、重量轻,不为酸、碱、盐溶液腐蚀,不易老化等优点。

3. 使用灵活

清洁器既可以除砂+清洁筛组合,亦可以除泥+清洁筛组合,或者以除砂+除泥+清洁筛组合,或者以清洁筛直接做钻井液振动筛等几种组合方式使用。

4. 节省安装空间

清洁器是将除砂清洁器、 除泥清洁器和振动筛三种设备有机组合在一起的设备,结构紧凑合理,节省了罐面空间。

三、主要技术参数

名称及型号   Model

JZQ300×2/100×12

JZQ300×2/100×16

JZQ250×2/100×12

JZQ250×2/100×16

除砂器参数   Desander parameters

除砂器锥筒   Cones

12″×2

10″×2

工作压力Working   pressure

0.2~0.45   MPa

处理量   Capacity

240 m3/h

200 m3/h

分离点   Separation point

44~74μm

除泥器参数   Desilter parameters

除泥器锥筒   Cones

4″×12

4″×16

4″×12

4″×16

工作压力Working   pressure

0.2~0.45   MPa

处理量Capacity

200 m3/h

240 m3/h

200 m3/h

240 m3/h

分离点Separation   point

20~44μm

进液管通径Inlet   diameter

6″ (150mm)

排液管通径Outlet   diameter

8″ (200mm)

振动筛型号Shaker   model

JZS220-3P   / JZS240-3P / JZS280-3P

总质量   Weight

2600kg   / 2750kg / 2950 kg

外形尺寸,mm

Overall   dimensions,mm

2620×2440×2500   / 2670×2550×2560 / 3150×2550×2500
