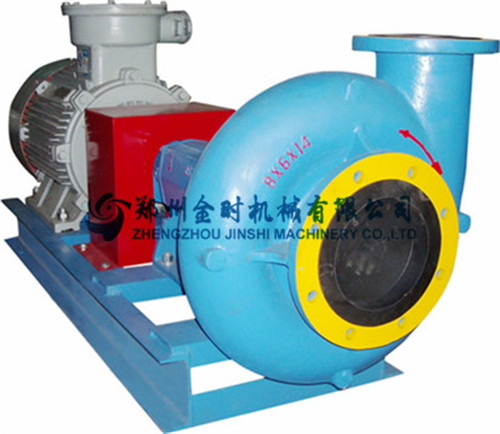

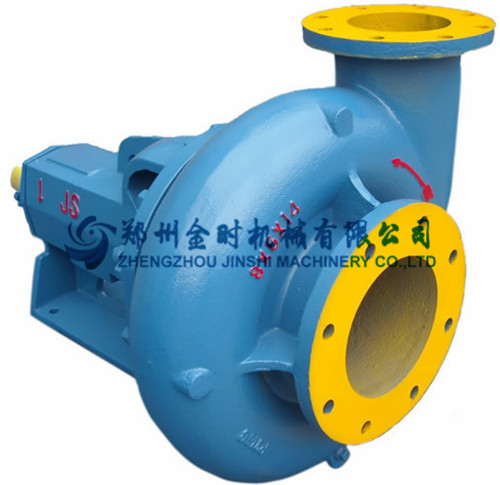

JSB8×6×14砂泵

时间:2019-05-07


一、   用途及适用范围

JSB系列离心式砂泵主要是用来给油田钻机的循环固控系统配套,其作用是给除砂器、除泥器、混料器等提供具有一定排量和压力的钻井液,以保证这些设备高效工作。

其中JSB10×8×14 离心式砂泵主要适应于配套3000m以上的钻机,且钻井液粘度、比重都比较大的钻井工程使用;JSB8×6×14 离心式砂泵主要配套3000m以上的钻机;JSB8×6×11 离心式砂泵主要配套3000m以下的钻机,也可作为灌注泵给三缸泥浆泵供浆;JSB6×5×11JSB5×4×14离心式砂泵一般用于车装钻机或小型钻机的配套;JSB4×3×13离心式砂泵与计量罐配套,通常称计量泵或补给泵;JSB3×2×13离心式砂泵一般作为清水泵使用。

二、   结构特点

该系列离心式砂泵的特点是:

1、与美国MISSION泵互换,所有的配件均可与美国MISSION互换,制造标准也是按MISSION泵制造的,因此,在国际市场具有广阔的销售市场;

2、系列砂泵共有8种泵,适应于整套固控设备的配套。系列砂泵中轴承座、轴等零部件通用,备件及维修方便、节约成本;

3、开式叶轮,适于输送高粘度的钻井液;

4、采用机械密封和盘根密封组合密封,密封效果好,使用寿命长;

5、主要零部件(泵壳、叶轮、机械密封盒)均为耐磨球铁QT600-3,树脂砂精密铸造,使用寿命长、外型美观。

三、    技术参数

型号 Model

JSB10×8×14

JSB8×6×14

JSB8×6×11

JSB6×5×14

JSB6×5×11

JSB5×4×14

JSB4×3×13

JSB3×2×13

排量

Discharge

capacity

260300 m3/h

240260 m3/h

220240 m3/h

200220 m3/h

120200 m3/h

80120 m3/h

6080 m3/h

5060m3/h

扬程

Pump Head

28~33

2833m

2428m

2428m

2428m

2428m

2228m

2228m

效率 Efficiency

65%

65%

65%

65%

65%

65%

65%

65%

电机功率

Motor power

75/90 kW

55/75 kW

37/45 kW

37/45/55 kW

30/37/45 kW

18.5/22/30   kW

11/15 kW

7.5/11 kW

电机转速

Motor speed

1450/1750rpm

1450/1750rpm

1450/1750rpm

1450/1750rpm

1450/1750rpm

1450/1750rpm

1450/1750rpm

1450/1750rpm

进口直径

Inlet diameter

10″

8″

8″

6″

6″

5″

4″

3″

出口直径

Outlet diameter

8″

6″

6″

5″

5″

4″

3″

2″

质量 Weight

1060/1140kg

840/1035kg

700/755kg

665/720/795kg

620/655/715kg

525/535/615kg

435/450kg

365/420kg

外形尺寸,mm

Overall

dimensions

2007×701×950

/2065×701×1015

1927×655×880

/1993×680×950

1855×648×850

/1880×648×850

1823×585×850

/1848×585×850

/1902×600×880

1762×522×814

/1822×585×850

/1847×585×850

1643×502×714

/1731×514×814

/1731×514×814

1531×495×674

/1571×495×674

1388×482×609

/1513×482×674
